草刈機修理LEDプラグチェッカーの作り方

LEDプラグチェッカーとは農機具のプラグの電気

が来ているかLEDの光の点滅で点検するものです

、最近の草刈機の機械は安全性を考え放熱する

エンジンヘッドやマフラーを樹脂のカバー被われて

ヤケドの恐れが無くなりました、それゆえにプラグ

のコードは短くプラグの点検が出来なくなりました。

以前では草刈機の点検はプラグコードにプラグを挿

してプラグの接点を草刈機の金属部に当ててスタ

ーターのヒモを引くとプラグの接点を見てると電気

火花が飛びてゼネレター（発電機）が正常だと判断

しました、現在ではこの様な点検方法が取れないの

でプラグの変りにLEDの継げて火花をLEDの光の

点検したのがプラグチェッカーです。

今回の製作の材料は

1　LED（クリスマスのイルミネーション故障品）
　　　　　　　　青色　３mm　砲弾型      １  個
　（電気製品の故障したもから始めましたLED色
　　は何色でも良いです。）
２　ネジ山３mm　長さ　３～４cm　　　ネジ　　１　本

　　ナット　　　　　　　　　　　　　　　　２　個

　　ワッシャー　　　　　　　　　　　　　　２　個

３　　鰐口クリップ　　　　　　　　　　　　　１　個
　　（１００円ショップ　ダイソーで販売）＿　　　

４　古いプラグ（自動車/農機具）　　プラグのヘッドバルブ


５　１００　Ω（抵抗値コード色　茶　黒　茶　）　
　　　　　　１/４W　か　１/８W　どちらでも


----------使えるプラグの選別　-------

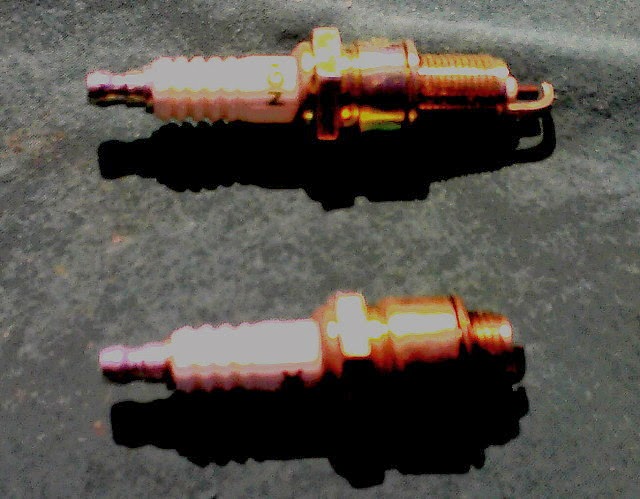

plag-led1 上プラグが使えない　　下はOK

プラグヘッダを外すにはヘッダをプライヤで押さえて
プラグレンチで 廻すと外れます。

plag-led２　上下のヘッドバルブを外しました、
 　　　　　上のヘッドバルブはネジ切りされ
　　　　　使えせん。

　


plag-led３　ヘッドバルブの真ん中に３mmのネジが
　　　　　　入る穴が開いてます。

plag-led４　ヘッドバルブを３mmネジに止めました。

　




kairozu　　回路図開

plag-led５　部品を取り付けて回路のが出来る

注意
　LEDには＋・－の極性が有るので点灯しなければ
　入れ換えてやれば点灯します、高圧がかかるので
　気を付けてくださいLEDは高圧はかかるがLEDは
　切れません電池で少しでの電圧オーバーを掛ける
　と一瞬明るく付き切れてしまいます。

 plag-led7
　プラグコードにネジ先端のヘッドバルブ
　が差し込み、ワニグチクリップのアース
　はエンジンの放熱するヘッドに挟んで
　ある。

plag-led6　　これでスターターを引けば正常で
　　　　　　電気が有ればLED点滅.........！　

今まで製作したプラグチェッカーでLEDの色は赤が見や
すい用です、青色は日陰でテストすると良い用です。

草刈機修理の基本はプラグの点検から始めます
ので必要工具です、簡単ですのでぜひ修理を始
める方におすすめします。
抵抗器が入ってますが３０Ω～１５０Ω位で電気
製品から外して使ってます、一番明るい抵抗器
を選択してください。

　（ハンダごてが有ると便利です）

------------------------------------
